Dans tout système hydraulique, c'est le débit, et non la pression, qui détermine la vitesse de l'actionneur. La pression fournit la force ; le débit contrôle la vitesse à laquelle un cylindre s'étend ou un moteur tourne. Comprendre cette distinction est la base de tout circuit hydraulique bien conçu, et cela commence par un contrôle efficace du débit.

Les principaux types de vannes de régulation de débit

Les dispositifs les plus simples, les vannes à pointeau et les papillons, peuvent suggérer qu'une restriction fixe pourrait assurer un contrôle adéquat du débit. Cependant, des preuves significatives indiquent que le débit varie en fonction de la charge, étant donné que le débit à travers un orifice change avec la chute de pression. À la lumière de ces découvertes, les ingénieurs ont pu démontrer que les vannes à pression compensée semblent maintenir une chute de pression constante à travers l’orifice. De plus, les principaux résultats peuvent suggérer que la vitesse de l'actionneur reste stable même lorsque les conditions de charge changent. Les vannes proportionnelles vont plus loin en utilisant le signal électrique pour une programmation précise contrôle.

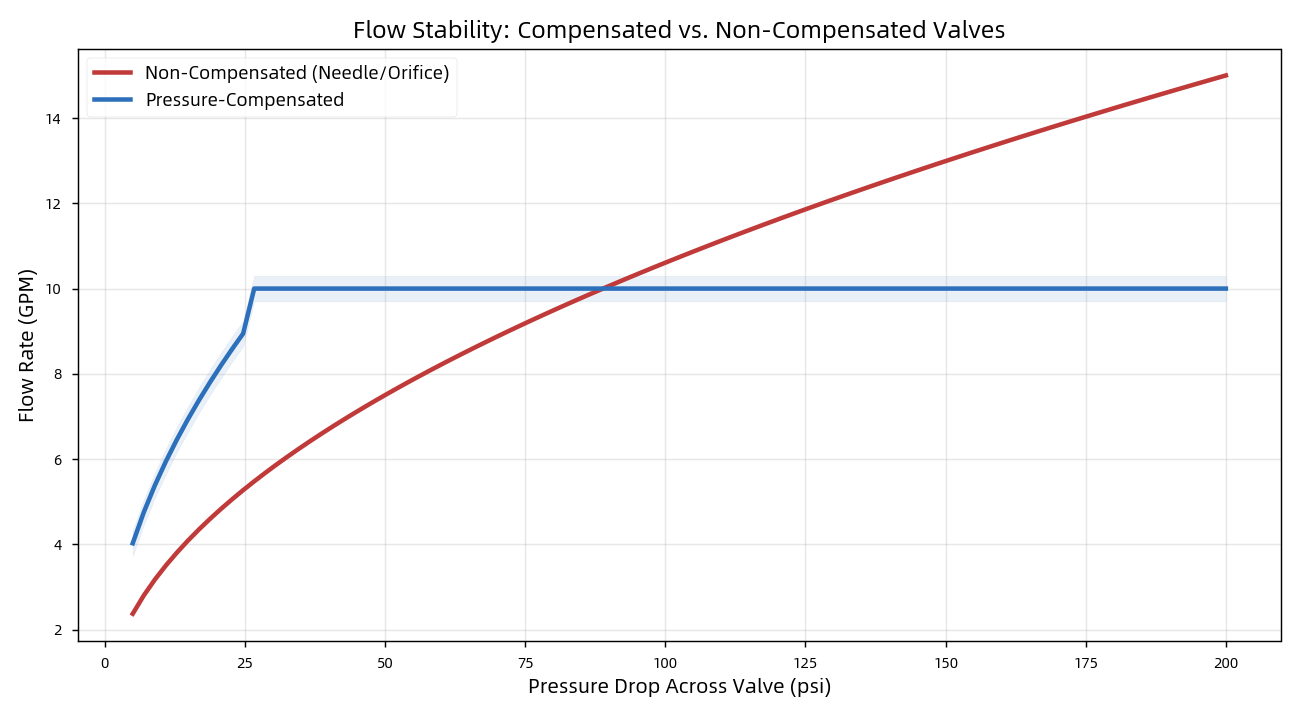

Flux compensé ou non compensé

Trois circuits de contrôle de vitesse de base

L'emplacement de la vanne dans le circuit est important :

● Compteur – placé avant l'actionneur ; idéal pour les charges opposées, mais ne peut pas contrôler les charges incontrôlables.

● Sortie de compteur – placé sur la ligne de retour ; crée une contre-pression pour contrôler en toute sécurité les charges excessives. La règle de base : « en cas de doute, mesurez ».

● Saignement – détourne le débit excédentaire vers le réservoir ; l'option la plus économe en énergie, mais moins précise.

Pourquoi la précision de l'usinage est importante
Les performances du contrôle de flux peuvent suggérer que la qualité des pièces pourrait être un facteur déterminant de la fiabilité globale du système. Cependant, les résultats significatifs démontrent qu'un tiroir de vanne doit glisser librement tout en restant hermétique dans son alésage, ce qui nécessite souvent des tolérances aussi strictes que ± 0,001 mm et des états de surface de Ra 0,2 à 0,8 µm. En outre, les preuves pourraient suggérer que des jeux lâches semblent provoquer des fuites internes, un gaspillage d’énergie et une accumulation de chaleur. À la lumière de ces résultats, des surfaces rugueuses pourraient indiquer que l’usure et les fuites des joints pourraient révéler des voies de défaillance critiques. Les dégagements lâches gaspillent de l’énergie ; fuite de surfaces rugueuses.

Votre partenaire OEM : Difon Usinage

Chez Difon Machining, nous fabriquons des composants hydrauliques de précision (collecteurs, corps de vannes, tiroirs et raccords) selon les tolérances exactes exigées par le contrôle du débit. Avec les certifications ISO 9001 et IATF 16949, l'usinage CNC multi-processus et une équipe d'ingénieurs expérimentés, nous accompagnons les clients OEM du prototype à la production en série.
