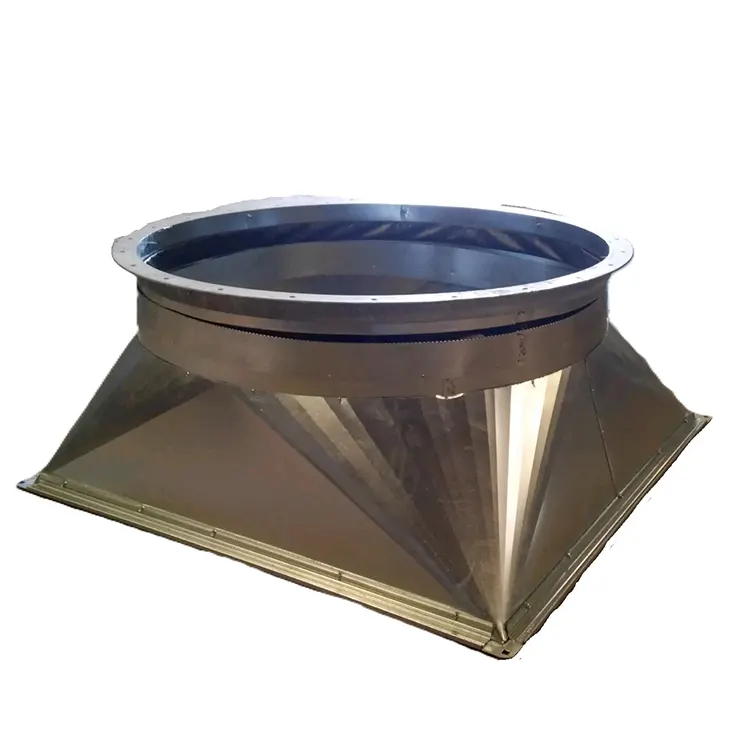

Transition du carré au rond

Pliage CNC pour pièces de tôlerie de transition carré à rond chez Difon Machinery

Les fabricants d'industries telles que les systèmes de ventilation, le transfert de fluides chimiques et les équipements de protection de l'environnement ont souvent besoin de pièces de transition carrées à rondes de précision. Ces pièces relient des conduits/tuyaux carrés ou rectangulaires à des conduits ronds, et elles doivent maintenir un flux d'air fluide, une faible résistance aux fluides et éviter les fuites. Difon Machinery Co., Ltd. est un fournisseur fiable de services de pliage CNC spécialement conçus pour cette application complexe de formage de tôle. Nos principales offres comprennent des pièces de transition carrées à rondes personnalisées et semi-personnalisées : des petites pour les conduits CVC commerciaux, jusqu'aux grandes pour les pipelines de transfert de produits chimiques industriels. Si vous achetez ces pièces de transition chez Difon, vous évitez la difficulté d'assembler plusieurs composants ou d'utiliser un travail manuel. Vous obtenez également un partenaire qui sait comment ces pièces affectent l’efficacité globale de votre système et combien de temps il dure.

Ces pièces de transition carrées à rondes peuvent ressembler à de simples « connecteurs », mais leur conception et leur fabrication ont un impact direct sur l'efficacité, la sécurité et la longévité de votre système. En CVC, une transition mal faite peut provoquer des turbulences dans l’air : elle consomme plus d’énergie et fait plus de bruit. Lors du transfert de fluides chimiques, des joints inégaux ou une épaisseur de paroi incohérente peuvent entraîner des fuites : ce sont des risques pour la sécurité et des déchets. De nombreux fournisseurs de tôlerie standard ne disposent pas de l'expertise spécialisée pour les transitions carré-rond, ce qui entraîne souvent des compromis en matière de précision. Le processus de pliage CNC spécialisé de Difon est spécialement conçu pour surmonter les défis uniques de cette géométrie : il passe en douceur de l'angle (carré/rectangulaire) à la courbe (ronde) sans froisser le matériau, le rendre trop fin ou affaiblir sa structure. Notre processus est conçu pour offrir à la fois une précision technique et des performances réelles. Chaque pièce de transition que nous fabriquons non seulement s'adapte parfaitement à vos composants carrés et ronds, mais aide également l'ensemble de votre système à mieux fonctionner, que vous déplaciez de l'air, de l'eau ou des fluides chimiques.

La production de votre pièce de transition carrée à ronde suit un flux de travail rigoureux en trois phases : conception, production et finition, garantissant une intégration transparente dans votre système du début à la fin. Ce flux de travail traite de la complexité naturelle de la forme et commence par une optimisation détaillée de la conception. Les pièces pliées standard suivent des formes 2D simples, mais les transitions carré-rond nécessitent une modélisation 3D précise. Le processus nécessite un calcul précis du « modèle de développement » : la disposition de la tôle plate qui se plie dans la forme de transition souhaitée. Chez Difon, notre équipe d'ingénierie utilise un logiciel de CAO avancé pour réaliser des modèles 3D de la pièce de transition. Ensuite, nous effectuons une analyse par éléments finis (FEA) pour voir comment le matériau se comportera une fois plié. Cette simulation détecte rapidement les problèmes potentiels. Par exemple, si une transition d'un conduit carré de 200 mm à un tuyau rond de 150 mm présente un rayon trop étroit à un endroit, la FEA montrera un plissement du matériau. Notre équipe ajustera le profil pour agrandir un peu le rayon de transition afin que le métal se plie en douceur sans contrainte. Nous travaillons également avec votre équipe pour nous assurer que la conception répond aux besoins de votre système. Si la transition se fait dans un système CVC à haute température, nous ajusterons l’épaisseur du matériau pour arrêter la déformation. S’il s’agit de produits chimiques corrosifs, nous choisirons des qualités d’alliage qui résistent mieux aux dommages. Cette phase de conception est fondamentale et non préliminaire : elle est essentielle pour garantir un processus de pliage fluide et réussi. Lors d'un récent engagement client, notre analyse FEA a identifié et résolu un point de fuite potentiel dans la conception de transition initiale avant le début de la production. Une fois la conception terminée, nous passons au pliage segmenté basé sur CNC : il s'agit de l'étape la plus importante pour une transition douce du carré au rond. Les coudes en U ou en L simples ne nécessitent que des machines CNC à un seul axe, mais les transitions carrées à rondes nécessitent des machines multi-axes. Ces machines peuvent ajuster la pression et les angles sur différentes parties de la tôle. Ils disposent de butées arrière programmables et de capteurs de surveillance d'angle en temps réel. Voici comment cela fonctionne pour une pièce typique : disons une transition en acier galvanisé de 1,5 mm d'épaisseur, d'un carré de 250 mm à un rond de 200 mm. Tout d’abord, nous chargeons le modèle de développement plat sur la table de travail de la machine. Le système CNC utilise le fichier de conception 3D pour cartographier 8 à 12 « segments de flexion », chacun pour une petite partie de la transition. Pour chaque segment, la machine ajuste la butée arrière pour positionner le métal avec précision. Ensuite, il applique la bonne pression pour plier le segment selon un angle spécifique. Entre chaque segment, le capteur d'angle vérifie si le virage est précis. Si un segment est décalé ne serait-ce que de 0,3°, la machine ajuste automatiquement la pression pour le suivant. Cette méthode segmentée évite la « mémoire matérielle », lorsque le métal résiste à des changements brusques de forme. Il en résulte une transition douce et continue du carré au rond, sans discontinuités brusques ni déformation du matériau.

Pour garantir que la pièce est prête pour une intégration immédiate, elle subit un étalonnage de précision et une finition des coutures.\—ces étapes permettent à la pièce de transition carrée-ronde d'être immédiatement prête à être utilisée dans votre système. Tout d’abord, nous utilisons un scanner de contours laser pour cartographier toute la surface de la pièce. Nous comparons cette carte au fichier de conception 3D d'origine pour nous assurer que la courbe de transition est cohérente et que l'extrémité carrée s'adapte aux tailles de conduits/tuyaux standard. Pour les pièces nécessitant une soudure, nous utilisons le soudage TIG pour l’acier inoxydable et l’aluminium ou le soudage par points pour l’acier galvanisé. Ensuite, nous meulons la couture pour éliminer toute bosse qui pourrait perturber la circulation de l'air ou du fluide. De plus, chaque lot est soumis à un contrôle de conformité dimensionnelle : nous raccordons la pièce de transition à un conduit carré standard et à un tuyau rond et vérifions les jeux avec une jauge d'épaisseur fine. Si un écart est supérieur à 0,1 mm, nous ajustons les paramètres de pliage pour l’ensemble de pièces suivant. Pour les pièces qui transportent des fluides, nous ajoutons un test de pression : nous scellons la pièce, la remplissons d'eau ou d'air et vérifions les fuites à 1,2 fois la pression de fonctionnement maximale de votre système. Cela garantit qu'aucun liquide ne s'infiltre à travers les coutures de transition.

L’un des principaux avantages du choix de Difon réside dans notre approche globale visant à garantir la compatibilité du système. De nombreux clients nous contactent avec des composants carrés et ronds existants. Ils craignent qu’une pièce de transition personnalisée ne s’adapte pas à leurs anciens systèmes. Pour répondre à cette préoccupation, nous proposons des services de « vérification des dimensions » sur site ou à distance. Soit nous envoyons un technicien pour mesurer vos conduits/tuyaux existants, soit nous vous guidons dans vos mesures avec un pied à coulisse numérique. Ensuite, nous ajustons la conception de la pièce de transition pour qu'elle corresponde aux petites différences de vos composants. Par exemple, si votre conduit carré a une longueur de côté de 252 mm, nous modifierons le modèle de développement en conséquence, garantissant ainsi un ajustement précis. Nous donnons également des conseils d'installation : chaque commande est accompagnée d'une simple feuille d'instructions. Il fournit des instructions claires pour l’alignement des pièces et spécifie les fixations recommandées. Notre équipe technique est également disponible par téléphone ou par appel vidéo pour répondre aux questions d'installation, un niveau d'assistance qui distingue notre service.

Les clients réguliers peuvent bénéficier de programmes personnalisés de planification de la production et de gestion des stocks pour les pièces de transition carrées à rondes. Si vous êtes un fabricant de systèmes CVC fabriquant 500 unités par mois, nous pouvons établir une commande récurrente avec des expéditions mensuelles. Nous stockons les pièces finies dans notre entrepôt climatisé : l’humidité n’endommagera pas l’acier galvanisé ou l’aluminium. Accélérez votre cycle de développement grâce à notre service de prototypage rapide : si vous développez un nouveau système de ventilation et avez besoin d'un échantillon de pièce de transition pour tester le flux d'air, nous pouvons le réaliser en 3 à 5 jours ouvrables grâce à notre ligne CNC en petits lots. Cela vous permet de vérifier les performances avant de commander beaucoup. Notre système conserve des enregistrements détaillés de l’historique de vos commandes. Si vous devez commander à nouveau une pièce que vous avez achetée il y a six mois, nous disposons déjà du dossier de conception et des spécifications des matériaux. Cela réduit les délais d’exécution d’environ 30 % par rapport aux nouvelles commandes.

Les pièces de transition carrées à rondes sont plus que de simples connecteurs ; ils sont essentiels à la performance du système. Ce sont des composants essentiels pour garantir le fonctionnement fluide, sûr et fiable de votre système. En combinant le pliage CNC spécialisé, l'optimisation de la conception, l'expertise en matériaux et un engagement en matière de compatibilité, nous garantissons que chaque pièce de transition répond à vos exigences dimensionnelles et de performances. Que vous construisiez un réseau CVC commercial, un pipeline de produits chimiques industriels ou un système de dépoussiérage, nos pièces de transition carrées à rondes comblent de manière transparente l'écart entre les composants carrés et ronds. Vous souhaitez parler de vos besoins spécifiques ? Demander un échantillon de pièce ? Venez voir notre établissement ? Contactez notre équipe. Vous pouvez voir par vous-même comment nous transformons des tôles plates en pièces de précision qui garantissent l'efficacité et la fiabilité de vos opérations.
