Comment fonctionne l'usinage des collecteurs hydrauliques ?

Abstrait

Usinage de collecteurs hydrauliquesest un processus de fabrication critique utilisé pour produire des blocs de commande de fluides compacts et de haute précision pour les systèmes hydrauliques. Ces composants déterminent l'efficacité, la sécurité et la fiabilité des circuits hydrauliques complexes utilisés dans les machines de construction, l'automatisation industrielle, les systèmes aérospatiaux et les équipements énergétiques. Cet article explique le fonctionnement de l'usinage des collecteurs hydrauliques, les principaux défis, les considérations relatives aux matériaux, les techniques d'usinage, les méthodes de contrôle qualité et comment les fabricants professionnels garantissent des performances à long terme et un fonctionnement sans fuite.

Table des matières

• 1. Introduction à l'usinage de collecteurs hydrauliques
• 2. Comment fonctionne le processus d'usinage
• 3. Principaux défis de fabrication
• 4. Matériaux utilisés dans l'usinage des collecteurs
• 5. Exigences de précision et de tolérance
• 6. Aperçu des techniques d'usinage
• 7. Contrôle qualité et tests
• 8. Applications industrielles
• 9. Support de fabrication professionnel de Difon
• 10. FAQ

1. Introduction à l'usinage de collecteurs hydrauliques

Les collecteurs hydrauliques sont des blocs techniques qui dirigent le flux de fluide entre les pompes, les vannes, les actionneurs et les réservoirs des systèmes hydrauliques. Au lieu d'utiliser plusieurs tuyaux et raccords, les collecteurs intègrent des canaux à l'intérieur d'un seul bloc solide. Cela réduit les points de fuite, améliore la compacité du système et augmente la fiabilité.

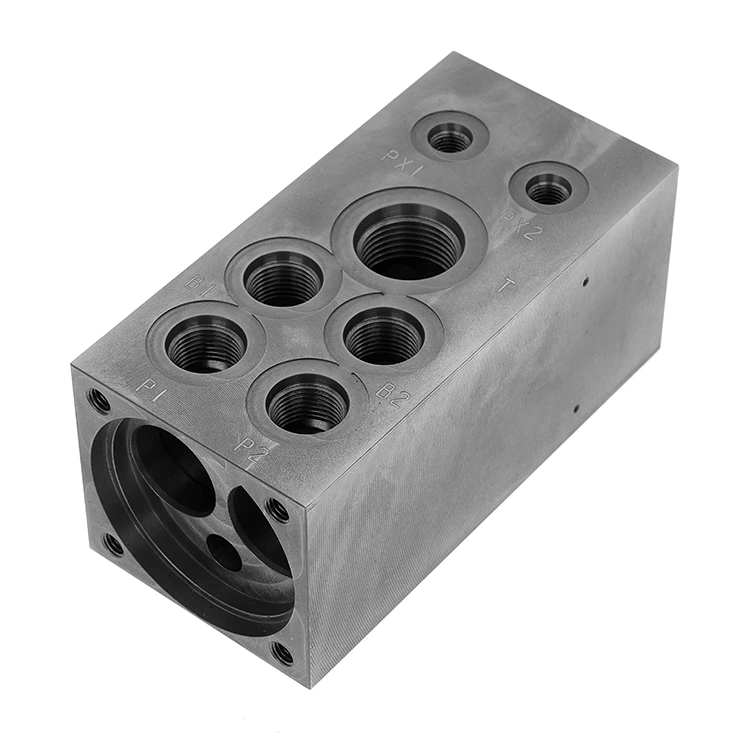

L'usinage de collecteurs hydrauliques fait référence au processus de fabrication CNC précis qui crée des canaux d'écoulement internes, des ports de vanne et des surfaces d'étanchéité dans un bloc métallique. La précision de ce processus affecte directement les performances et la sécurité du système.

2. Comment fonctionne le processus d'usinage

L'usinage des collecteurs hydrauliques implique plusieurs étapes hautement contrôlées. Chaque étape nécessite une ingénierie de précision et un équipement CNC avancé.

1. Conception et ingénierie– Les schémas hydrauliques sont convertis en modèles CAO 3D définissant les chemins d'écoulement, les ports et les surfaces de montage.
2. Préparation du matériel– Des blocs d’aluminium, d’acier ou d’acier inoxydable à haute résistance sont sélectionnés et découpés sur mesure.
3. Programmation CNC– Les trajectoires d'outils sont générées à l'aide du logiciel CAM pour garantir un perçage et un fraisage précis.
4. Forage de trous profonds– Les canaux d'écoulement internes sont créés à l'aide de techniques de forage spécialisées.
5. Fraisage et portage– Les cavités de vanne, les orifices filetés et les interfaces de montage sont usinés.
6. Ébavurage et nettoyage– Les passages internes sont nettoyés pour éliminer les copeaux et éviter toute contamination.

Chaque étape doit être étroitement contrôlée pour garantir l’efficacité du fluide et éviter les pertes de pression ou les fuites.

3. Principaux défis de fabrication

L'usinage des collecteurs hydrauliques est très complexe en raison d'exigences fonctionnelles et structurelles strictes.

• Précision du canal interne :Même des écarts mineurs peuvent perturber la dynamique de l’écoulement hydraulique.
• Prévention des fuites :Les surfaces de scellement doivent conserver une planéité et une finition parfaites.
• Suppression des copeaux :Des passages internes profonds rendent le nettoyage difficile après l'usinage.
• Déformation thermique :La chaleur générée lors de l'usinage peut affecter la stabilité dimensionnelle.

4. Matériaux utilisés dans l'usinage des collecteurs

La sélection des matériaux joue un rôle essentiel en termes de performances, de durabilité et de rentabilité.

• Alliages d'aluminium :Léger et résistant à la corrosion, largement utilisé dans les systèmes hydrauliques mobiles.
• Acier au carbone :Haute résistance pour les applications industrielles lourdes.
• Acier inoxydable:Excellente résistance à la corrosion pour les environnements difficiles.

5. Exigences de précision et de tolérance

Les collecteurs hydrauliques nécessitent des tolérances extrêmement strictes, souvent de l’ordre du micron. La rugosité de la surface, la circularité et la concentricité affectent directement l'étanchéité hydraulique et l'efficacité du débit.

Les fabricants utilisent des centres d'usinage CNC avancés avec contrôle multi-axes pour garantir la répétabilité et la cohérence de la précision entre les lots de production.

6. Aperçu des techniques d'usinage

7. Contrôle qualité et tests

L'assurance qualité est essentielle dans la production de collecteurs hydrauliques. Les fabricants mettent en œuvre des procédures d’inspection strictes :

• Inspection de machine à mesurer tridimensionnelle (MMT) 3D
• Test de fuite de pression
• Analyse de rugosité de surface
• Vérification du chemin d'écoulement

Chaque collecteur doit passer des tests de pression et d'étanchéité pour garantir un fonctionnement sûr dans des conditions extrêmes.

8. Applications industrielles

Les collecteurs hydrauliques sont utilisés dans un large éventail d'industries où le contrôle de la puissance fluidique est essentiel.

• Engins de chantier (pelles, chargeuses)
• Systèmes d'automatisation industrielle
• Systèmes de commande hydrauliques pour l'aérospatiale
• Équipements marins et offshore
• Systèmes de production d'énergie et d'électricité

9. Support de fabrication professionnel de Difon

L’usinage de collecteurs hydrauliques de haute qualité nécessite non seulement un équipement avancé, mais également une expertise approfondie en ingénierie.Difonse spécialise dans les solutions d'usinage CNC de précision pour les systèmes hydrauliques, proposant des conceptions de collecteurs personnalisées adaptées aux exigences industrielles complexes.

Du développement du prototype à la production en série, Difon garantit un contrôle dimensionnel strict, une conception de débit optimisée et des performances d'étanchéité fiables. Chaque produit est soumis à une inspection rigoureuse pour répondre aux environnements opérationnels exigeants.

Si vous recherchez des performances stables, un risque de fuite réduit et des solutions hydrauliques à haut rendement, Difon peut soutenir votre projet avec des capacités de fabrication de bout en bout.Contactez-nousaujourd'hui pour discuter de vos besoins en matière d'usinage de collecteurs hydrauliques.
